小型高温高压炉 OTF-1200X-HP-50A

           操作视频

采用双层壳体结构；

采用高纯氧化铝纤维作为炉膛材料；

铝制散热器安装在炉体两端，便于炉管接触。散热器上端安装有冷却风扇，便于烧结高温时对法兰和气体接口进行风冷；

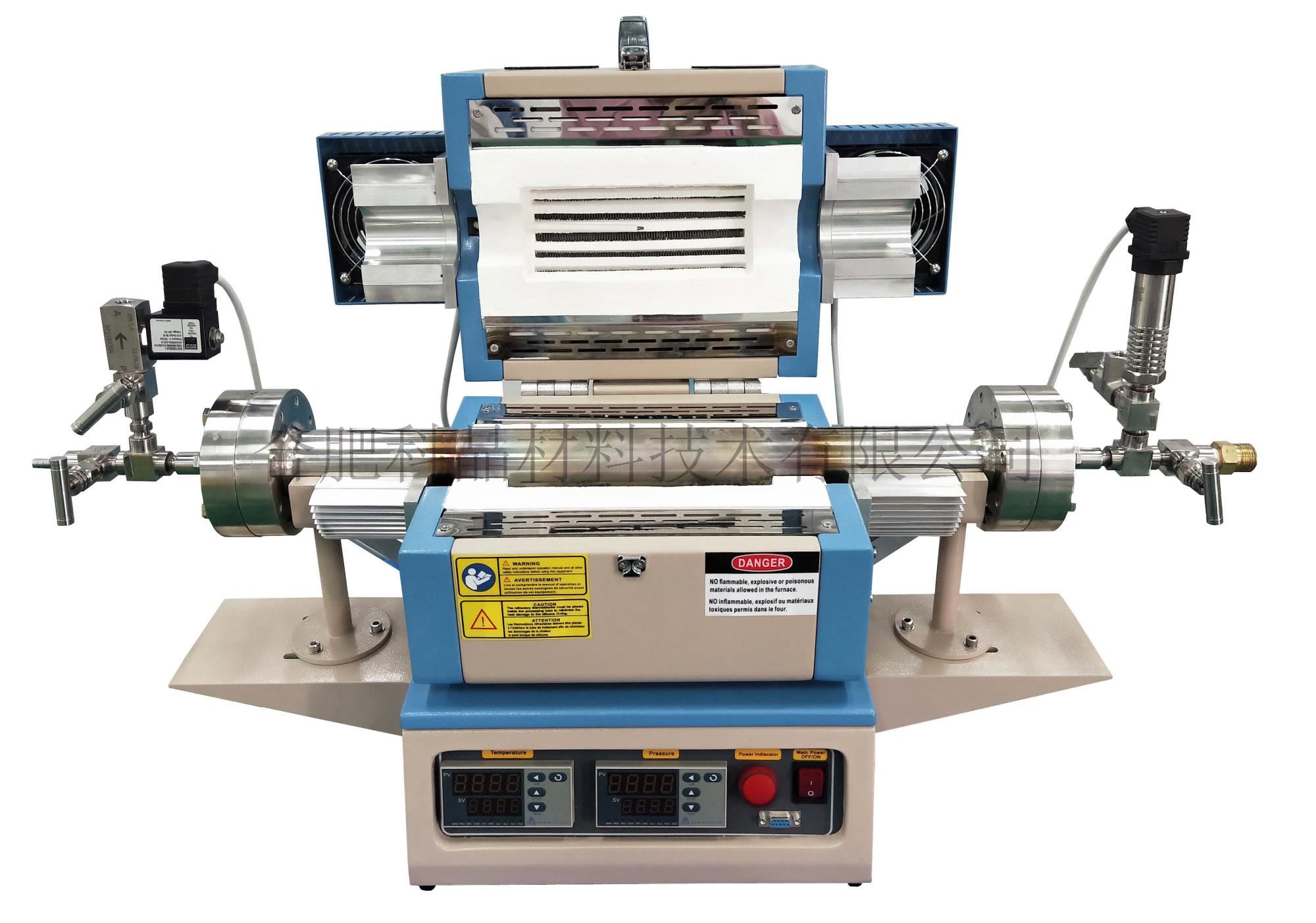

炉体设计为开启式，以方便更换炉管；

2.5KW

AC 208 - 240V 单相, 50/60 Hz

1100℃

室温—800℃，升温速率<= 10°C/min；

800℃—1000℃，升温速率<= 5°C/min；

1000℃—1100℃，升温速率<= 2°C/min；

警示:  实验前必须在压力显示器上设置最高压力值

炉管材料：镍基合金钢

炉管尺寸: 外径50 mm x内径20 mm x 580 mm L

1/4NPS内螺纹接口安装在炉管两边法兰上

注意：可在本公司选购小型刚玉舟（100*10*10mm)来盛放样品

可通入气体：O2 和 惰性气体，如N2, Ar 和 He等

注意: 实验时需用石英或氧化铝舟来盛放样品

      为了避免样品污染，最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结

200mm

50mm(以+/-3°C为偏差)，70mm(以+/-5°C为偏差）

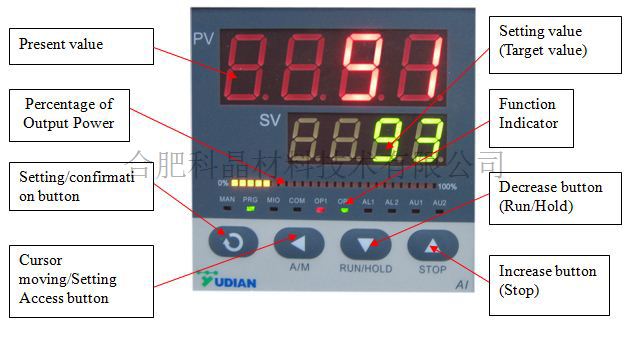

采用PID方式调节温度，可设置30段升降温程序

温控仪表中带有过热和断偶保护

控温: +/- 1°C

热电偶型号：K型

炉管右端法兰上安装有一压力传感器，并与仪器面板上的压力显示器相连接，压力显示器上可设置炉管内的最高压力值；

一个高压电磁阀安装在炉管的左端法兰上，当炉管内的气压高于所设定的压力值时，电磁阀将自动打开泄气，使炉管内的气压恢复到设定值；

炉管还安装有一套机械安全泄压阀，用于超过压力时自动机械泄压阀，此阀门和电磁安全阀组成双保险，确保炉管的安全性。

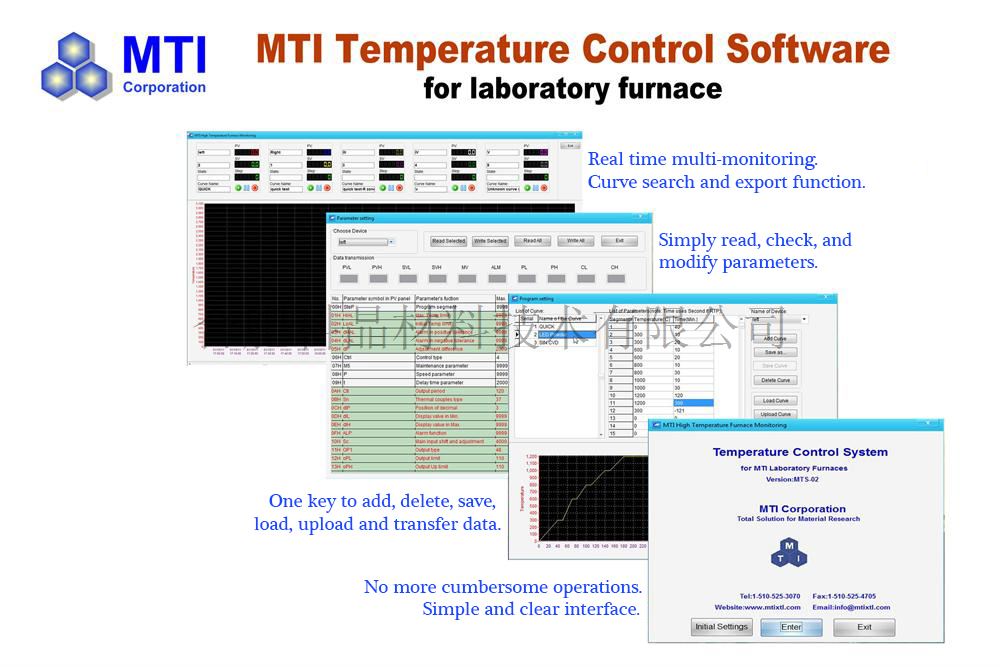

可选购温控软件，可在电脑上显示和设定压力和温度程序

采用无氧铜密封圈密封，无氧铜密封圈规格CF63。

掺钼铁铬铝合金（表面涂有氧化铝涂层，可延长使用寿命）

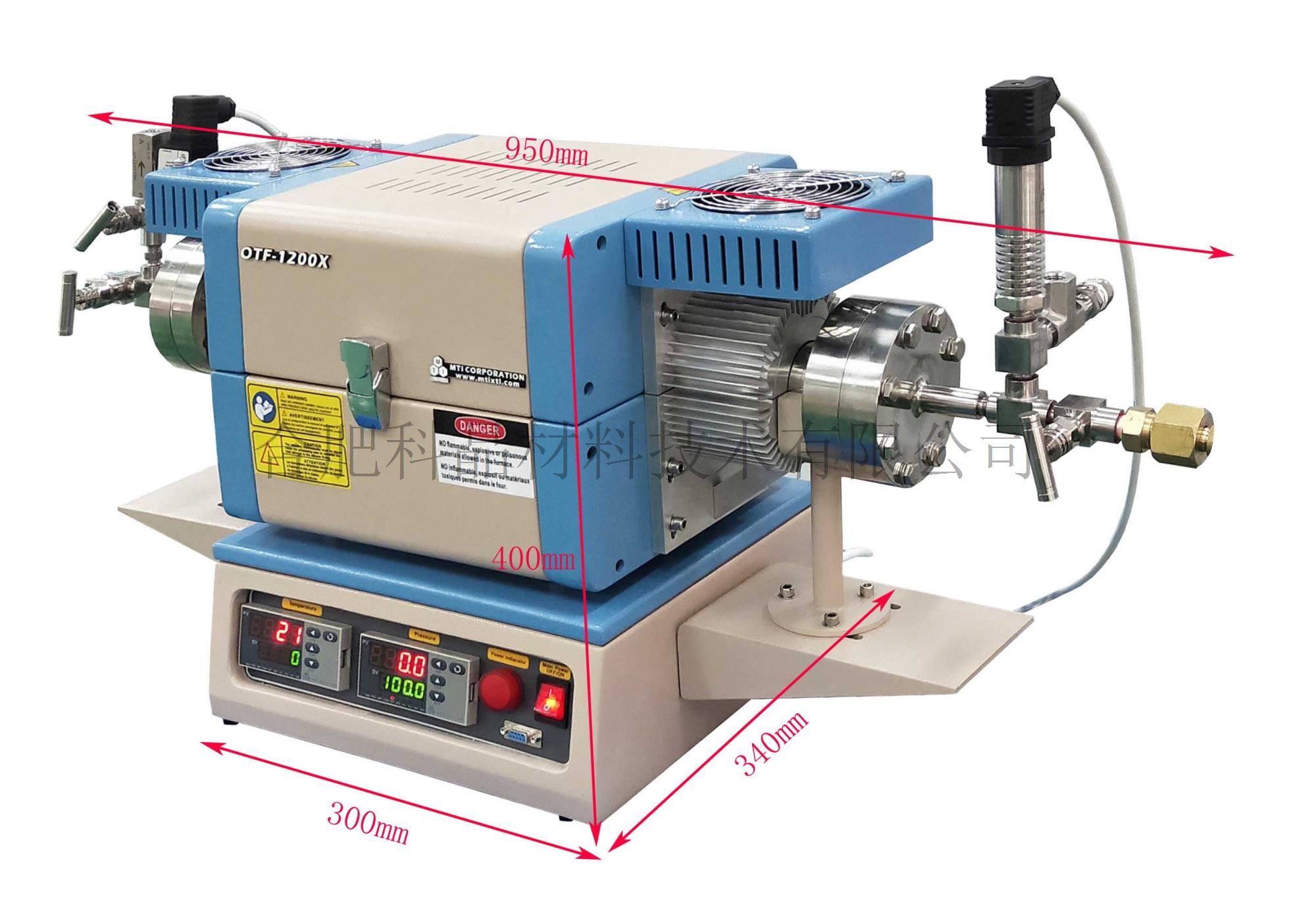

300mm×340mm×400mm ( W x L x H)（单独炉体）

950mm×300mm×400mm ( W x L x H)（包含炉管）

约55 kg

一年质保期，终身维护（不包含密封圈和加热元件）

本公司的高温高压炉管都是采用镍基高温合金钢制作，不仅可耐温1100℃，而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时（超过合金管的长期强度），合金管会发生蠕变，而不是脆性破坏，然后炉管上会慢慢出现一裂缝将气体放出。这就意味着，即使在高温环境下炉管内部压力过大，也不会产生爆炸现象，而是先鼓起一个包，再产生裂缝，将气体泻出。所以用本公司高温高压炉进行高温高压实验，是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样：

CE认证，电源电压>24V的元器件可以选择通过UL认证
