此系统由以下几个部分组成：

· 循环手套箱（氧和水含量< 2 ppm）

· 两个16工位的水冷铜坩埚（32工位）嵌入在手套箱底部。

· 200A DC电源

· 电弧熔炼枪，带有KF40接口，可与手套箱连接

16L/min的循环水冷机

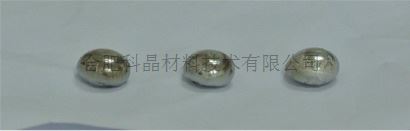

· 金属样品在铜坩埚，通过氩弧腔进行熔炼，其最高熔炼温度可以达到3000℃。铜坩埚共有32个工位（每个工位直径Φ25mm），每个样品不会交叉污染（坩埚工位可根据客户的要求而定）

· 铜坩埚的尺寸可通过手套箱的过渡仓，所以方便于更换

· 配有不锈钢挡板，防止样品交叉污染

· 配有电弧枪，枪头为直径4mm的钨电极

水冷铜坩埚镶嵌在手套箱的底部

· 壳体材料：304不锈钢

· 手套箱尺寸: 1230 mm(L) x 740mm(W) x 900mm(H)

· 手套箱和支撑架总高度:  1860 mm

· 手套箱可承受最大气压: 810 Torr

· 过渡仓尺寸: 360mm(ID) x 435mm(L)

· 过渡仓最大真空度: 0.05 Torr

· 配有直径为203mm的橡胶手套

· 一个可滑动的样品架安装在手套箱内

· 手套箱外安装有LED灯

手套箱前面板可设计为开启式（根据客户要求）

· 自动水净化系统可以将手套箱中的水份降到2ppm以下

· 露点仪（0-999ppm)安装于手套箱的内部，其精确度为+/- 0.1 ppm

· 大量的水分干燥剂安装在循环系统内部，最多可以吸收1.5kg的水分。

· 自动除氧功能，手套箱内氧含量可以达到2ppm

· 循环系统内安装有加热模块，可对脱水剂和脱氧剂进行再生

· 自动压力控制系统，可保持手套箱内的气压恒定

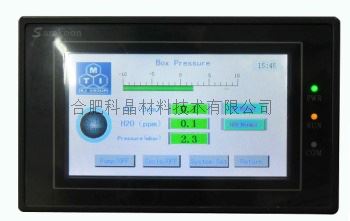

· 循环系统所用的操作，仅仅通过一6"彩色PLC触摸屏来控制

触摸屏控制面板可以移动，客户可根据个人需求将控制面板放在较合适的位置进行操作

· 输入电压: 单相AC 220V+/- 15% . 50/ 60Hz

· (可选购，三相 AC 380V 50Hz )

· 输入功率: 6.3KW,最大输入电流 30A

· 输出： DC, 56V (OVC), 10 - 190A （可调）

可选: 最大电流输出达到300A

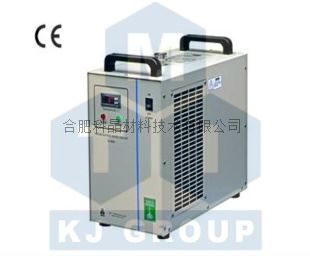

电弧熔炼枪头，铜坩埚都需要通入冷却水，系统所配水冷机的流速为16L/min

200kg

一年质保期，终生维护
