·通过真空吸铸将熔融状态下的样品吸入到铜模中，铸造成直径为6mm的金属棒（最多可处理样品量为30g）

·设计每个工位熔炼样品量< 10 g，温度可达3000℃

·真空腔体，电弧枪和铜坩埚都可以通入冷却水

·电弧枪与熔炼样品的角度和距离可以手动调节

·手动样品杆，可在不破坏真空的环境下，对样品进行翻转

·真空腔体上安装有观察窗口，采用偏光镜，可熔炼过程中观察样品状态

吸铸装置0	腔体门	前观察窗

后观察窗	样品翻转杆

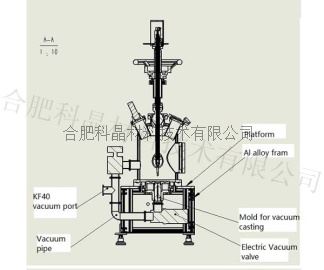

·真空吸注装置，可铸造出直径为6mm的圆棒，最大吸铸样品量为30g

·通过对铜模抽气，使熔融态的金属迅速进入到铜模中，可得到缩孔较小的金属棒

·水冷铜坩埚有7个工位

·中间工位尺寸为Φ35*10mm,底部安装有吸铸装置

·其他6个工位的尺寸为Φ25*8mm,最大可熔样品量为10g

·一个机械压力表安装在真空腔体上，实时监测腔体内的气压

·输入电压: 380V，三相，50Hz

·最大功率：7.5KW（需要60A的空气开关）

·最大输出电流：185A

·直径为4mm的钨电极（电弧枪可通水冷却），非自耗式钨电弧针

·电极与样品的角度和距离可调节（最大调节距离为30mm）

·每个工位可熔炼样品量< 10 g，最高温度可达3000℃

·图A是熔炼4.5g钨金属块

·图B是熔炼10g的钨金属块

(A：4.5g）                               （B：10g）

可选择更大尺寸铜坩埚（D50mm*10mm深），更换熔炼电源（可更换为最大电流300A型）以及钨电极，实现50g样品的熔炼量（如下图所示，样品为SS304不锈钢）

·水冷却真空腔体，其尺寸为Φ 182 mm × 225 mm H

·腔体门，直径为Φ120mm

·手动样品杆，可在不破坏真空的环境下，对样品进行翻转

·真空腔体上安装有观察窗口，采用偏光镜，可熔炼过程中观察样品状态

·配用本司分子泵可到1E-5mbar，旋片机械泵泵可达1E-2mbar

·建议采用分子泵来进行试验

·可选购循环水冷机KJ-5000，对真空腔体，电弧枪和铜坩埚进行水冷却

·所需水冷管尺寸为：12mm （外径） x 8mm （内径）

·需要高纯Ar气，纯度大于5N（99.999%）（设备中不包含），可采用5% H2 + 95% Ar，以达到更好地防止氧化效果

·540 mm W × 540 mm D × 920 mm H (不包含起弧电源)

·电源尺寸: 320 mm L x 185 mm W x 485 mm

·Φ182 mm × 225 mm

·50kg

·CE认证

·一年质保期，终生维护
